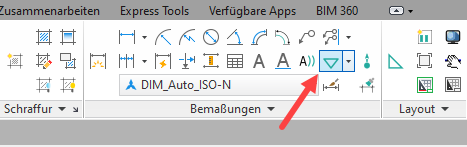

Koten Funktion

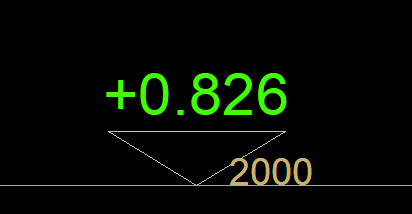

Die Koten Funktion bezieht sich auf den aktuellen Y-Wert und wird in Meter umgewandelt. Die Darstellung der Kote wird vom verwendeten Bemassungsstil abgeleitet. Benutzerdefinierte Einstellungen werden über die Konfigurationsdatei vorgenommen.

Die Konfigurationsdatei «ElevationStyles.xml» ist im Programm-Ordner gespeichert.

Ab der Version V12 speichert die Kote bei verändertem Benutzerkoordinatensystem (BKS) seine Position und ergänzt das Attribut «YBASE». Dieser Wert wird dem Kotenblock zugeordnet und bei XDATA gespeichert. Die Zuordnung bleibt bei verändertem BKS beibehalten. Koten, welche nicht auf dem Welt-Koordinatensystem (WKS) gespeichert sind, werden mit dem Y-Wert ersichtlich. Die dargestellte Zahl entspricht der Y-Verschiebung ab dem Welt-Koordinatensystem. Das Attribut wird nur auf im Modell-Bereich angezeigt und beim Drucken unterdrückt. Eine manuele Anpassung im Attribut hat keinen Einfluss auf das Verhalten, da der Wert bei XDATA im Block gespeichert ist.

Koten werden aktualisiert bei den Befehlen «Kopieren», «Schieben» und «Spiegeln». Der gespeicherte Bezug wird beibehalten. Dabei spielt es keine Rolle, in welchem BKS die «Befehle» ausgeführt werden.

Über die Funktion «Koten update» werden Koten aktualisiert.

Im Fenster «Höhenkoten Update» werden Darstellungs- und Verhaltungs- Eigenschaften global (in der ganzen Zeichnung) oder im gewählten Bereich verändert.

Mit dem Schalter «Basis auf aktuelles BKS setzen» können gewählte Koten oder Koten in der ganzen Zeichnung auf den aktuellen BKS-Wert gesetzt werden.
